产品概述

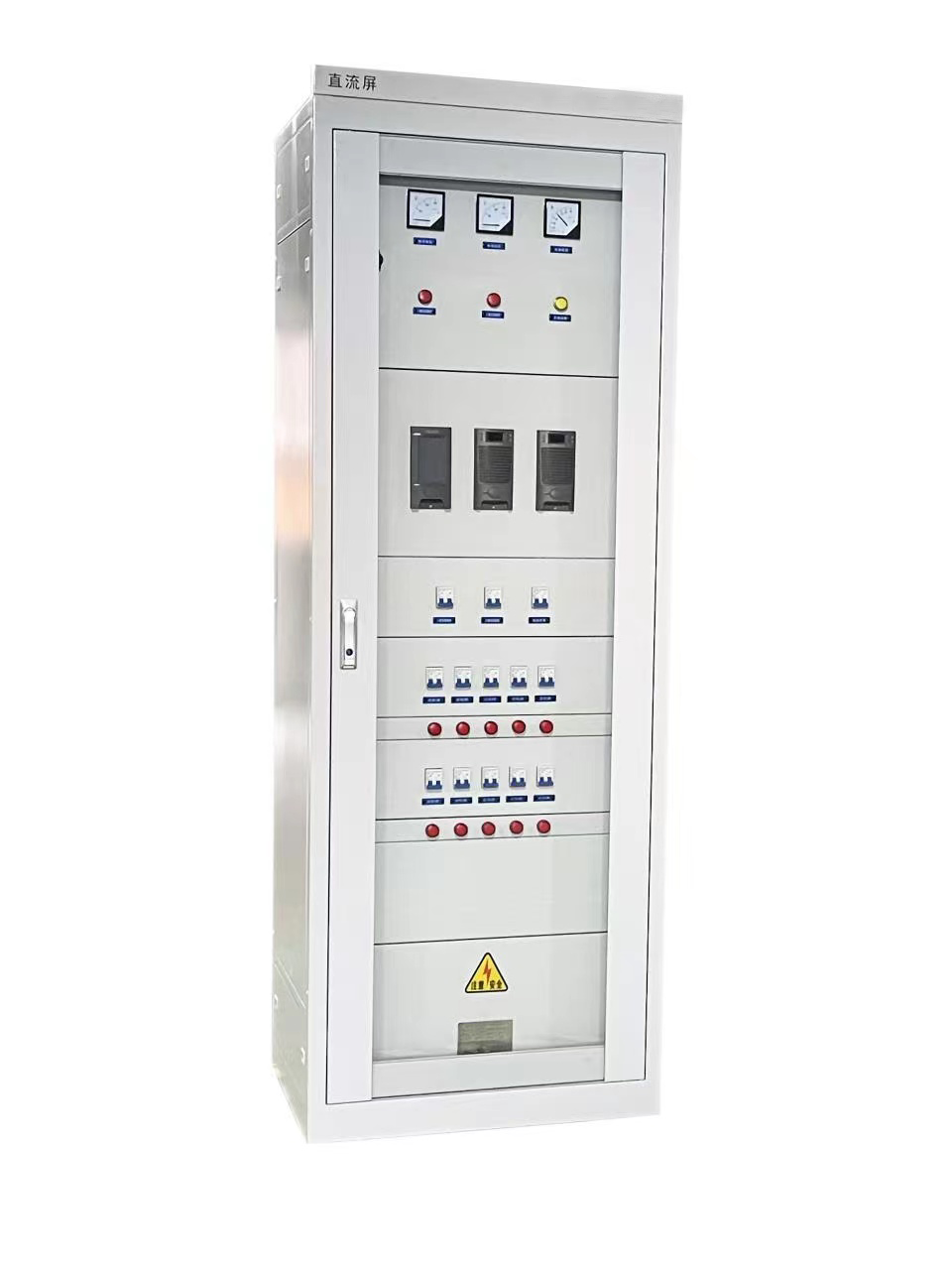

GZDW直流屏，适用于不同电压等级的变电站、发电厂、工矿企业电气化铁路及高层建筑等领域、可作为高压开关、继电保护、自动装置的操作电源盒控制电源。系统采用一-体化设计思想，由监控模块、整流?？?、绝缘监测?？?、开关量监测模块、降压模块等构成，具有技术先进、配置合理、监测智能化、操作简单等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调"四遥功能，是无人值守的理想直流设备。

功能特点

◆两路交流输入自动切换，确保系统正常运行;

◆超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所;

◆采用高频开关电源技术，?？榛杓?，N+1热备份，可靠性高;

◆整流?？榭梢源缛炔灏?，日常维护方便快捷;

◆充电?？椴捎霉市滦腿砑丶际?，转换效率高，电磁干扰小;

◆硬件低差自主均流技术，?？榧涫涑龅缌鞑黄胶舛鹊湫椭低?%;

◆监控可选用液晶屏、触摸屏、界面友好丰富，操作简单方便;

◆监控实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监控和远程监控对系统实施，遥测、?？?、遥信、遥调”四遥功能，实现无人值守;

◆监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告警及故障告警，确保蓄电池工作在**状态，延长蓄电池的使用寿命;

◆具备手动、自动调压功能及支路绝缘检测功能;

◆可靠的防雷和高度的绝缘防护措施，确保系统和人身安全;

◆提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择;

◆备有扩展接口可接入外部其它设备。

电池容量配置原则

■满足事故停电状态的持续放电，事故时间选定为1小时。

■放电末期合闻时所剩下容量不低于额定容量的25%;

■保证在冲击负荷出现时直流母线电压下降不超过10%;

■对免维护电池合闸电流-般不超过4C;

■考虑到电池组末期老化时容量衰减故选储蓄系数1.2;

■具体容量设计可参照国度有关标准和电池厂家提供的技术资料。

结构特点

◆柜体结构

柜体正面为金属框玻璃门，后面为双开门，底部进线、顶部排风， 采用电脑灰喷塑，外形美观大方。

◆柜体面数

柜体数与?？槭?、馈线回路数、电池容量及直流电压等因素有关，以220VDC系统，柜体尺寸(mm): 2260x800 600为例，标配情况下为:

 注: 200Ah以上容量电池可采用电池架安装。

◆外形尺寸(mm)

1800x 800 x 600, 2260x 800 x 600, 2360 x 800x 600三种规格，如有特殊要求可根据用户需求定制。

产品选型
